用途：本儀器用于碳鋼層門加強筋放置與焊接的自動化裝配。電梯碳鋼層門裝配自動化流水線，客戶只需將生產任務單錄入流水線監控設備，提供半成品，從流水線前端流入，流水線末端就能得到完整的總成，具體的流水線過程：半成品層門堆垛在一個指定位置，機器人自動上下料，完成加強筋放置、連接（鉚接、焊接），送到成品區，后面由機器人完成碼垛。該設備自動連續完成上料加強筋放置鉚接焊接等作業，取代人工操作，所需人手少（減少75%以上），裝配效率高（全部過程30秒以內完成），產成品質量穩定，節約大量人工成本，是廣大電梯制造行業完善質量、提高生產效率、增強工作效益的裝備。

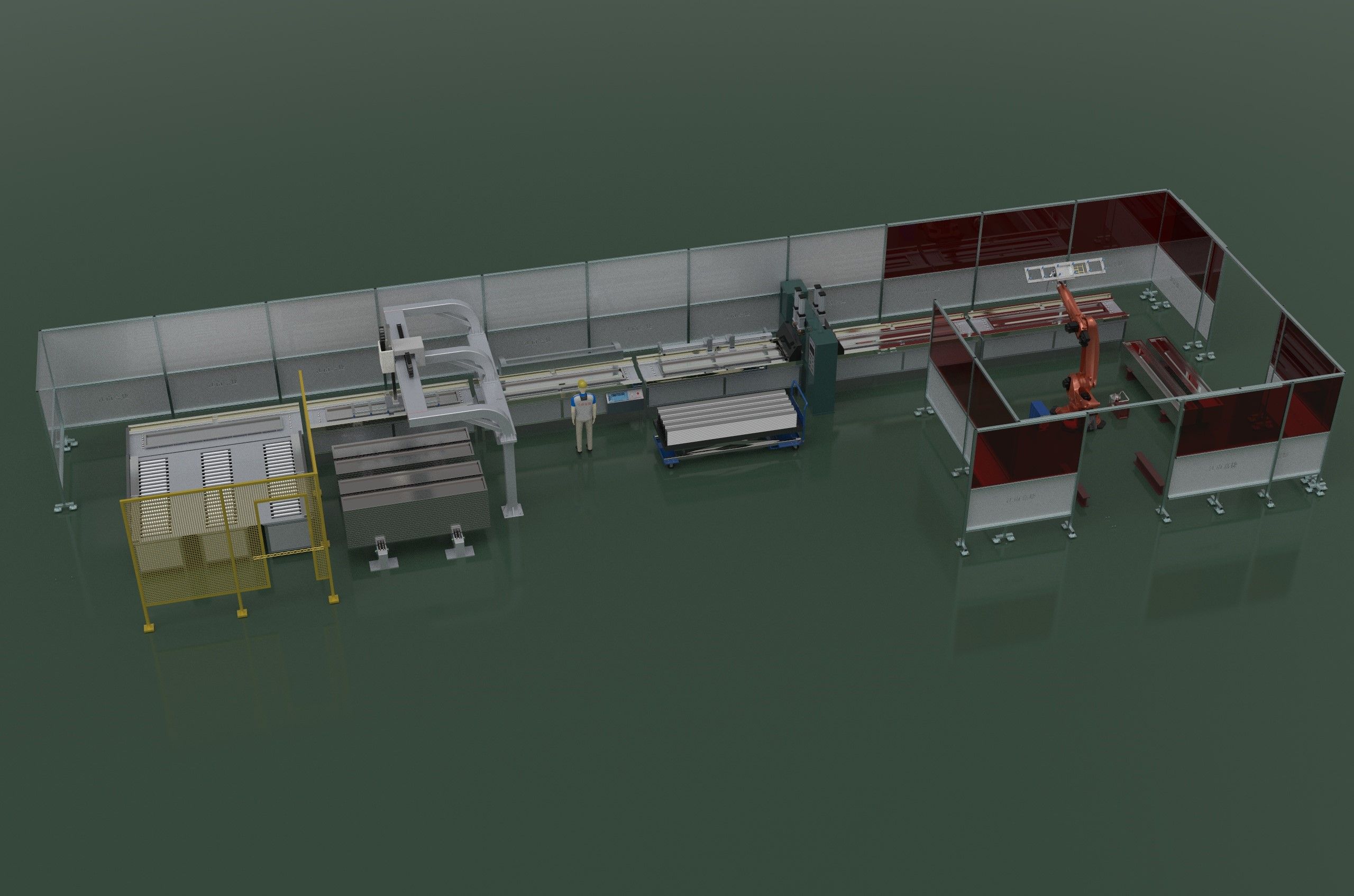

該設備按功能劃分成5個區域：
1、salvagnini對接平臺：該平臺可與salvagnini生產線進行直接對接，縱橫向均可進行對接。當salvagnini產品進入平臺時系統立刻進行檢測規格尺寸,并自行計算與下區域交接。
2、層門工件鏈條輸送區:叉車將原料堆放在鏈條輸送區,當前方料堆使用完后,系統控制輸送裝置將后方原料向前輸送。當移栽裝置取料升起后，鏈條輸送裝置將工件向前輸送，移栽裝置下次取料時，鏈條輸送裝置提前停止，吸盤自動選擇前方料堆停留位置進行取料?？杀ＷC換原料時線體不停機。(當系統選擇salvagnini線體產品時,會自動做出判斷)。
3、自動上料區: 本區域選用自動移載裝置上料,吸盤選用進口施邁茨金屬專用吸盤，系統控制移栽裝置與鏈條輸送裝置相互感應，當系統感應到對接平臺上有salvagnini產品即將通過時，系統控制移載裝置等待salvagnini產品通過后上料。（可實現隨機順序，并保證碼垛時有序堆放，并保證薩瓦尼尼產品優先）
4、自動點焊區:當層門放置好加強筋后，通過加強筋定位裝置進行定位。定位完成后工件前行，到達指定位置時，中頻電焊機進行自動點焊。焊接為4點同時點焊，當產品焊接點為單數時，后面焊接時系統可控制只焊接2點。中頻點焊機具有虛焊檢測功能（即焊接電流異常報警），焊接電極頭磨損報警提示。
5、焊機及成品下料區: 通過設備進行自動焊接,焊接高度小于門板鐵皮高度，當焊接完成后，機器人工位自動翻轉,使用吸盤進行自動取下，按預定軌跡進行堆放,當一個成品料堆，堆放達到指定要求時，系統給予提示，并自動選擇另一個堆放平臺進行下料，保證下料料堆更換線體不停機。機器人選用庫卡 KR210R2700EXTRA。
